La science du silence : ingénierie NVH avancée dans la conception et l'application modernes des plaquettes de frein
Le bruit des freins, en particulier les crissements-à haute fréquence, reste l'un des défis les plus persistants dans l'ingénierie des systèmes de freinage. Sa résolution nécessite de comprendre la dynamique interfaciale complexe et de mettre en œuvre des stratégies de contrôle multicouches du bruit, des vibrations et de la dureté (NVH) tout au long des processus de conception, de fabrication et d'application.
La physique du grincement des freins : au-delà de la simple friction
Contrairement à la perception répandue, le grincement des freins n'est pas causé uniquement par la friction mais par l'instabilité dynamique du système de freinage couplé. Ce phénomène implique :
1. Instabilité du couplage de modes : lorsque les fréquences de vibration naturelles de la plaquette de frein, de l'étrier et du rotor sont couplées par contact par friction, elles peuvent créer une boucle de rétroaction auto-excitante. La force de friction agit comme une source d'énergie qui entretient ces vibrations, généralement dans la plage de 1 à 16 kHz (grincement audible).
2. Caractéristiques de friction dépendantes de la vitesse {{1} : la plupart des matériaux de friction présentent une légère diminution du coefficient de friction avec l'augmentation de la vitesse de glissement (pente μ-v négative). Cette caractéristique peut déstabiliser le système, de la même manière que la colophane d'un archet de violon crée un mouvement de bâton-glissant qui produit du son.
3. Instabilité thermo-élastique : un échauffement localisé aux points de contact crée une dilatation thermique inégale, modifiant la répartition de la pression de contact et potentiellement excitant des modes de vibration spécifiques.
Stratégies de contrôle NVH au niveau du matériau-
Les formulations de friction modernes intègrent plusieurs mécanismes de-contrôle du bruit :
· Additifs d'amortissement : des matériaux viscoélastiques tels que des particules de caoutchouc, certains polymères et des élastomères techniques sont dispersés dans la matrice de friction. Ces matériaux convertissent l’énergie vibratoire en chaleur par friction interne, amortissant ainsi les oscillations avant qu’elles ne puissent s’amplifier.
· Ingénierie des phases lubrifiantes : les lubrifiants solides (graphite, MoS₂) sont conçus non seulement pour modifier la friction, mais aussi pour amortir les vibrations. Leurs structures cristallines en couches permettent le cisaillement entre les couches, dissipant ainsi l'énergie. Les formulations avancées utilisent des lubrifiants traités en surface-qui optimisent cet effet d'amortissement.
· Conception de l'architecture des fibres : l'orientation, le rapport d'aspect et le module des fibres de renforcement affectent de manière significative les caractéristiques vibratoires du coussin. Les fibres aramides avec des orientations spécifiques peuvent briser les ondes qui se propagent, tandis que certaines fibres céramiques peuvent être réglées pour éloigner les fréquences naturelles des plages problématiques.
Interventions géométriques et structurelles

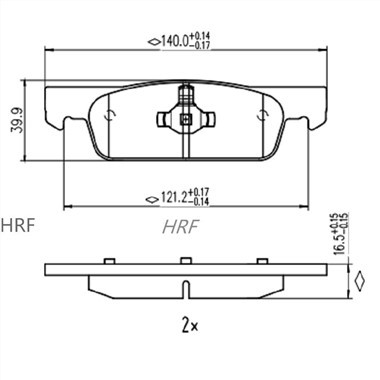

La géométrie des pads est systématiquement optimisée pour les performances NVH :
· Conception de chanfrein : des chanfreins stratégiques (bords inclinés) sur les bords d'attaque et de fuite du patin modifient la répartition de la pression de contact lors de l'engagement et du relâchement, empêchant ainsi l'établissement de modèles d'ondes stationnaires.
· Configuration des fentes : les fentes dans le matériau de friction servent à plusieurs fins : elles évacuent les gaz, réduisent la zone de contact efficace pour gérer la chaleur et, plus important encore, segmentent le patin en éléments vibrants plus petits avec des fréquences de résonance différentes, empêchant ainsi l'accumulation de vibrations cohérentes.
· Ingénierie de la plaque arrière : La plaque arrière en acier n'est plus un simple support. Ses caractéristiques de rigidité, de masse et d’amortissement sont soigneusement conçues. L'amortissement par couche contrainte-où un matériau viscoélastique est pris en sandwich entre la plaque arrière et le matériau de friction ou entre deux couches d'acier-est de plus en plus courant dans les applications haut de gamme.
Intégration au niveau du système- pour le contrôle du bruit
Une gestion efficace des NVH nécessite de considérer l’ensemble du système de freinage :
1. Compatibilité du rotor-Pad : les fréquences naturelles du rotor doivent ne pas correspondre à celles du pad pour éviter le couplage. Cela implique la conception du rotor (géométrie de la section du chapeau, configuration des aubes) et parfois même la modification de la métallurgie du rotor pour modifier ses caractéristiques d'amortissement.
2. Conception de l'étrier et du support : Les étriers modernes intègrent des fonctionnalités telles que des configurations de piston asymétriques, des ponts renforcés et des supports de montage réglés spécifiquement pour briser la symétrie qui peut contribuer à la génération de bruit.
3. Technologie des cales : les cales anti-bruit ont évolué de simples plaques d'acier à des composites multicouches sophistiqués. Les cales avancées d'aujourd'hui combinent des couches de contrainte, des amortisseurs de masse réglés et des barrières d'isolation thermique. Certains intègrent des éléments piézoélectriques qui neutralisent activement les vibrations grâce à l'annulation de phase lorsqu'ils sont connectés à de simples circuits de commande.
Application-Protocoles de réglage et d'installation spécifiques
Les performances NVH sont très sensibles aux conditions d’application :
· Procédures de mise en place- : une mise en place appropriée-établit une couche de transfert uniforme sur le rotor, ce qui est essentiel pour un fonctionnement stable et silencieux. Chaque formulation a une procédure de litage optimale qui équilibre la température, la pression et les intervalles de refroidissement.
· Conditionnement de la surface : la finition de la surface du rotor (valeur Ra) doit être compatible avec la formulation du patin. Certaines plaquettes haut de gamme nécessitent des protocoles de préparation du rotor spécifiques ou sont livrées avec des revêtements de conditionnement qui optimisent les caractéristiques de contact initial.
· Protocoles de lubrification : l'application stratégique de lubrifiants spécialisés à haute température-sur les points de contact de la plaque arrière et les interfaces de cale est essentielle, mais une application excessive-ou l'utilisation de lubrifiants incorrects peut créer des problèmes de bruit.
Méthodologies de test et de validation
L'ingénierie NVH s'appuie sur des tests sophistiqués :
· Tests de dynamomètre en laboratoire : les dynos NVH spécialisés peuvent contrôler avec précision la température, l'humidité, la pression et les conditions de freinage tout en surveillant les émissions acoustiques avec des réseaux de microphones et les vibrations avec des vibromètres laser Doppler.
· Vibrométrie à balayage laser : cette méthode sans-contact crée des cartes de vibration-champ complet des plaquettes, des rotors et des étriers pendant le fonctionnement, identifiant les formes de mode spécifiques responsables de la génération de bruit.
· Analyse par éléments finis (FEA) et analyse complexe des valeurs propres : les modèles informatiques simulent la dynamique couplée du système de freinage, prédisant les plages de fréquences instables avant la construction de prototypes physiques, permettant ainsi une optimisation préventive de la conception-.
L'avenir du freinage silencieux
Les technologies émergentes comprennent :
· Contrôle actif du bruit : accéléromètres miniatures et actionneurs piézoélectriques intégrés à la plaque d'appui du coussinet qui détectent et annulent les vibrations en-temps réel.
· Matériaux intelligents : matériaux de friction intégrant des alliages à mémoire de forme ou des fluides magnétorhéologiques dont la rigidité peut être modifiée électroniquement pour éloigner la dynamique du système des régions instables.
· Formulation basée sur l'IA- : algorithmes d'apprentissage automatique qui corrèlent la composition des matériaux et les paramètres de traitement avec les résultats NVH, accélérant ainsi le développement de formulations intrinsèquement silencieuses.
En fin de compte, pour obtenir un freinage constant et silencieux, il faut traiter le NVH non pas comme un problème à résoudre, mais comme un paramètre de performance fondamental qui doit être intégré au produit, depuis la sélection des matériaux jusqu'à l'intégration du système et le protocole d'application. Cette approche holistique représente la pointe de la technologie de friction des freins et continue de stimuler l’innovation dans ce composant essentiel de la sécurité automobile.
